Tungsten Karbür Kaplama Süpersonik Alev Püskürtme ile Hazırlandı

Tungsten Karbür Kaplama Süpersonik Alev Püskürtme ile Hazırlandı

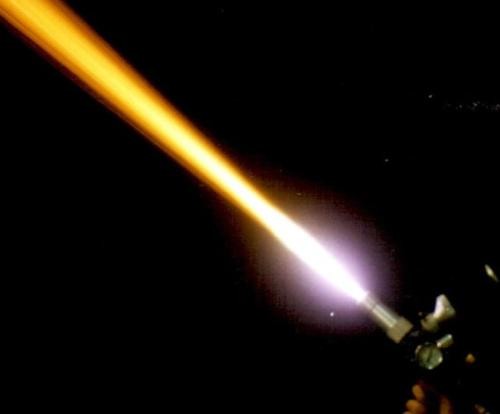

Süpersonik alev püskürtme, yüksek hızlı oksiyakıt püskürtme, HVOF), 1980'lerin başında sıradan alev püskürtme temelinde bir tür yeni termal püskürtme teknolojisi geliştirdi.

Hidrojen, asetilen, propilen, gazyağı ve diğer yakıtları kullanır ve yakıt güçlendirici olarak oksijen kullanır.

Yanma odasında veya özel memede yanar ve 2100m/s'nin üzerinde bir hızla süpersonik yanma alevi üretir.

Aynı zamanda, erimiş veya yarı erimiş parçacıklar üretmek için aleve toz gönderilir.

Süpersonik alev spreyi, yüksek alev hızı, düşük sıcaklık, yüksek yapışma gücü, yüksek yoğunluk, yüksek sertlik, düşük gözeneklilik ve düşük oksit içeriği avantajlarına sahiptir.

Teknoloji, modern termal püskürtme teknolojisinin gelişim yönünü temsil eden havacılık, metalurji, eğirme makinesi, otomobil, demiryolu ve diğer alanlarda yaygın olarak kullanılmaktadır.

Süpersonik alev püskürtme teknolojisi, ekonomik faydaların yanı sıra kayda değer sosyal faydalar da sağlar.

Pazar tahminlerine göre, süpersonik alev püskürtme teknolojisi, 2015 yılında termal püskürtme endüstrisinde pazarın %25'ine sahip olacak.

Bu teknoloji, nispeten düşük alev sıcaklığına (2600 ~ 3000 ℃), yüksek alev akış hızına sahiptir ve püskürtme işlemi, tungsten karbürün ayrışmasını etkili bir şekilde kısıtlayabilir ve azaltabilir, elde edilen kaplama, tungsten karbür fazının aşınmaya dayanıklı özelliklerini korur, bu nedenle işlem özellikle tungsten karbür malzemelerin püskürtülmesi için uygundur, aşınmaya dirençli performans iyidir, elde edilen tungsten karbür kaplama malzemeleri çok iyi aşınma direnci ve korozyon direnci sağlayabilir.

45# çelik yüzey üzerinde süpersonik alev püskürtme ile tungsten-karbür kaplamanın hazırlanması yakın zamanda Central South University tarafından rapor edilmiştir.

WC10Co4Cr bileşimine göre WC, Co, Cr ve diğer hammaddeler ile hammadde hazırladılar.

Hammaddeler bilyalı öğütme, sprey granülasyon ve vakum sinterleme karıştırılarak hazırlandı,

ve daha sonra toz partikül boyutu, elek, sınıflandırma ve parti kırma ile kontrol edildi. Testten sonra, elde edilen toz yüksek küresel dereceye, iyi akışkanlığa (~ 13s / 50g), benzer yoğunluğa (4.8 ~ 5.0g /cm3) ve tek bir toz gevşek yapı gösterir.

Toz fazı hem WC hem de Co fazıdır.

Kaplama örneğinin substrat malzemesi 45 # çeliktir.

Alt tabakanın yüzeyi, püskürtmeden önce 50 ~ 70 göz beyaz korindon kumlama ile işlenir,

sonra numunenin yüzeyi basınçlı hava ile temizlenir. Tungsten karbür kaplama, mekanik kol ile sabitlenmiş Praxair JP8000 süpersonik alev tabancası ile hazırlanmıştır.

Kaplama testi, kaplamanın kalınlığının 300 mikron, biriktirme veriminin %55.15 ve gözenekliliğin %0.32 olduğunu göstermektedir.

Kaplama fazı esas olarak az miktarda W2C fazı da içeren WC fazından oluşur.

amorf faz veya nanokristal faz ve W veya WC fazı yok (Co6W6C ve Co3W3C),

bu da partikülün alev akışında çok kısa bir süre kaldığını ve tozun az miktarda karbonsuzlaştığını gösterir.

Deneyde, oksijen ve kerosen akışı değişmeden ayarlandı, yani püskürtme sırasında alev sıcaklığı tutarlı bir şekilde kontrol edildi.

Yeni tip bir püskürtme tabancası ve verimli bir soğutma sistemi ile birleştiğinde, karbondan arındırma derecesi azalır.

Kaplamanın düşük dekarbürizasyon derecesinin ana nedenleri şunlardır:

(1) tozda önemli bir faz yoktur;

(2) oksijen akışının ve kerosen akışının tasarımı, nispeten düşük alev sıcaklığı elde etmeye elverişlidir.

Sertlik, aşındırıcı aşınma ve tuz püskürtme korozyon direnci testi, kaplamanın mikro sertliğinin yaklaşık 1300 HV'ye ulaştığını ve hacimsel aşınma miktarının nispeten küçük olduğunu gösterdi.

360 saat boyunca nötr tuz sisinin aşındırıcı ortamında, kaplama hala pürüzsüz kalır ve metalik parlaklığa sahiptir,

ve korozyon oluşmaz, bu da kaplamanın güçlü korozyon direncine sahip olduğunu gösterir.

Cr, kaplama yüzeyinde kolaylıkla çok ince bir Cr2O3 seramik tabakası oluşturabildiğinden kaplamanın korozyon direnci iyileştirilir.

WC-Co serisi, WC-Co-Cr serisi, tungsten karbür serisi, metal karbür serisi ve PTA serisi vb. Üretici Zhuzhou Jiangwu Boda sert kaplama malzemeleri Co., Ltd tarafından sağlandı.
